Maestro 4S

Rapide, économique et sans contraintes, le MAESTRO 4S permet de séparer aussi bien des petits que des grands circuits imprimés. Lors d’un seul passage sur la rainure, les composants sensibles situés à proximité de celle-ci peuvent être endommagés par traction et pression.

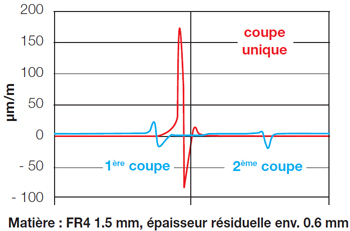

Déjà, lors d’un second passage sur la rainure avec réglage identique de la distance des lames, les contraintes de traction et de pression sont minimisées de manière significative. Ainsi, la qualité des circuits imprimés est sensiblement améliorée.

• L’espacement des lames est saisi sur le panneau de commande et le réglage motorisé.
• Jusqu’à 9 programmes peuvent être enregistrés.
• Matière des circuits : FR4 et aluminium
• La longueur de coupe peut être réglée indifféremment par des capteurs de fin de course.
• Pour un entretien préventif des lames, la longueur de coupe totale est affichée.

Pour la séparation de cartes en aluminium, nous recommandons l’utilisation sur le MAESTRO 4S de la lame circulaire FR4 avec réglages spécifiques de la lame. Plus d’informations dans le manuel d’utilisation.

Les cartes en aluminium sont fabriquées en différents alliages. Pour optimiser la géométrie de coupe et le réglage de la lame circulaire, nous vous recommandons de joindre des échantillons de cartes lors de votre commande.

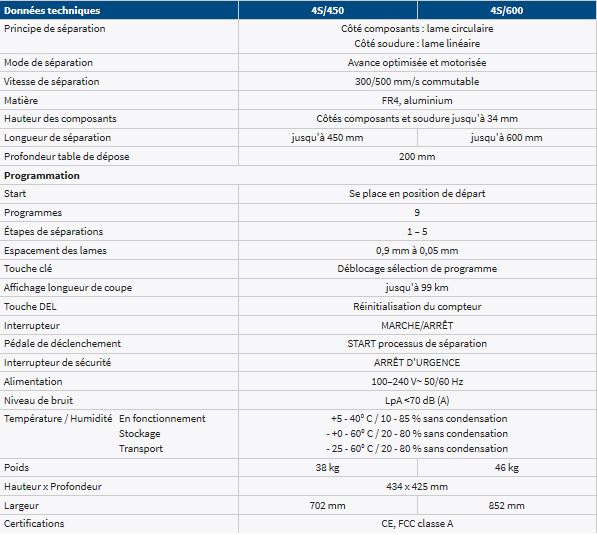

Données techniques :

Accessoires :

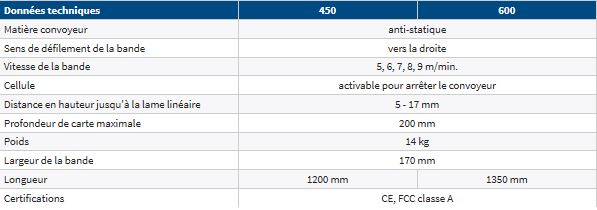

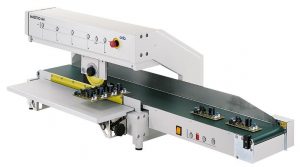

Convoyeur

Le convoyeur permet de transporter latéralement les circuits imprimés séparés individuellement. La vitesse est adaptée à la taille de la carte. Une cellule située à l’extrémité reconnaît la présence des circuits et arrête le convoyeur.

Pour la séparation d’aluminium avec le MAESTRO 4S, nous recommandons l’utilisation de la lame circulaire standard avec un réglage spécifique. Plus d’informations dans le manuel d’utilisation.

Les circuits aluminium sont fabriqués en différents alliages. Afin d’optimiser la géométrie de coupe et pour ajuster la lame circulaire, nous vous recommandons de fournir quelques modèles de circuits imprimés lors de la commande.

Outil de réglage des lames

Pour une séparation sans contrainte et une durée de vie accrue, les lames circulaires et linéaires doivent être guidées précisément sur toute la longueur de coupe. Pour le réglage et la vérification périodique du parallélisme, un outil de réglage des lames est monté sur le chariot.
